OKエコブロック

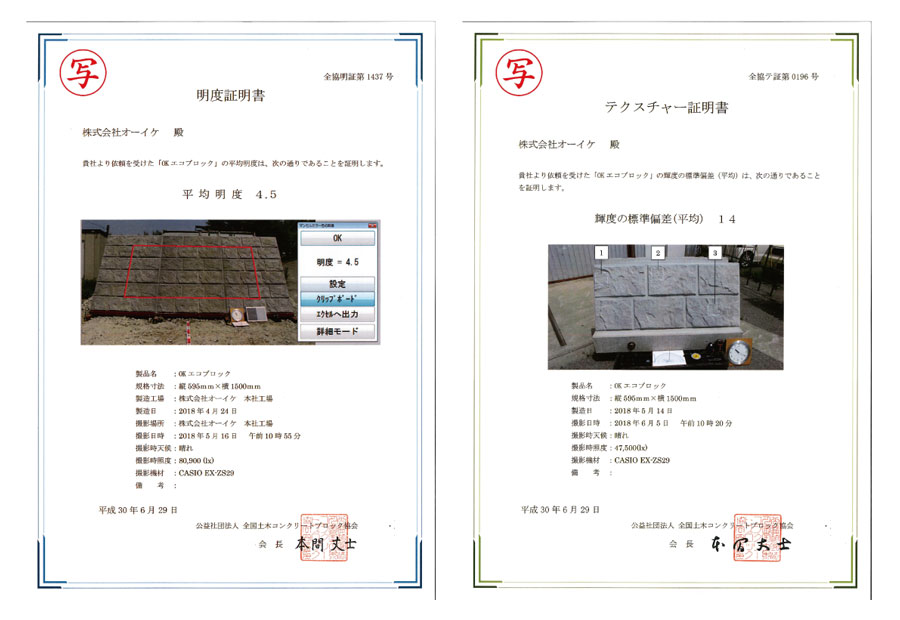

Product DetailOKエコブロックとは?
施工性の省力化・建設コストの縮減の要望に応える為開発しました。
胴込めコンクリートを打設する事により、堅固な練積み擁壁を構築できます。
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_01.jpg)
規格・寸法
本体(特許製品)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_00.png)
名称 | 寸法(mm)A | 寸法(mm)B | 寸法(mm)W | 参考重量(kg) | 胴込量(m3) |
---|---|---|---|---|---|
350A | 391 | 350 | 1495 | 394 | 0.198 |
450A | 503 | 450 | 1491 | 408 | 0.289 |
500A | 559 | 500 | 1491 | 435 | 0.338 |
750A | 839 | 750 | 1488 | 480 | 0.567 |
1000A | 1118 | 1000 | 1488 | 529 | 0.799 |
1250A | 1398 | 1250 | 1488 | 578 | 1.032 |
1500A | 1677 | 1500 | 1488 | 636 | 1.264 |
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_01.png)
名称 | 寸法(mm)A | 寸法(mm)B | 寸法(mm)W | 参考重量(kg) | 胴込量(m3) |
---|---|---|---|---|---|
350B | 391 | 350 | 745 | 200 | 0.099 |
450B | 503 | 450 | 741 | 212 | 0.148 |
500B | 559 | 500 | 741 | 218 | 0.169 |
750B | 839 | 750 | 738 | 256 | 0.279 |
1000B | 1118 | 1000 | 738 | 280 | 0.399 |
※1250・1500サイズに関しましては、本体A型をカットしてご使用ください。
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_02.png)
名称 | 寸法(mm)A | 寸法(mm)B | 寸法(mm)W | 参考重量(kg) | 胴込量(m3) |
---|---|---|---|---|---|
350C | 391 | 350 | 1495 | 200 | 0.099 |
450C | 503 | 450 | 1491 | 219 | 0.153 |
500C | 559 | 500 | 1491 | 218 | 0.169 |
750C | 839 | 750 | 1488 | 270 | 0.274 |
1000C | 1118 | 1000 | 1488 | 294 | 0.394 |
1250C | 1398 | 1250 | 1488 | 328 | 0.508 |
1500C | 1677 | 1500 | 1488 | 363 | 0.627 |
5分用基礎/3・4分用基礎(特許出願中)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_06.jpg)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_03.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_04.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_05.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_06.png)
5分用基礎
寸法(mm)W | 寸法(mm)t1 | 寸法(mm)t2 | 寸法(mm)L1 | 参考重量(kg) | 胴込量(m3) | ||
---|---|---|---|---|---|---|---|
350 | 5-35Ⅰ | 550 | 200 | 200 | 1495 | 247 | 0.055 |
5-35Ⅱ | 550 | 200 | 200 | 743 | 120 | 0.028 | |
450 | 5-45Ⅰ | 650 | 200 | 200 | 1491 | 253 | 0.073 |
5-45Ⅱ | 650 | 200 | 200 | 741 | 127 | 0.037 | |
500 | 5-50Ⅰ | 710 | 200 | 200 | 1491 | 275 | 0.087 |
5-50Ⅱ | 710 | 200 | 200 | 741 | 128 | 0.044 | |
750 | 5-75Ⅰ | 1000 | 200 | 200 | 1488 | 320 | 0.182 |
5-75Ⅱ | 1000 | 200 | 200 | 739 | 160 | 0.091 | |
1000 | 5-100Ⅰ | 1280 | 200 | 200 | 1488 | 366 | 0.26 |
5-100Ⅱ | 1280 | 200 | 200 | 739 | 183 | 0.13 |
3・4分用基礎
寸法(mm)W | 寸法(mm)t1 | 寸法(mm)t2 | 寸法(mm)L1 | 参考重量(kg) | 胴込量(m3) | |||
---|---|---|---|---|---|---|---|---|
350 | 3分勾配 | 3-35Ⅰ | 550 | 250 | 256 | 1495 | 253 | 0.064 |
3-35Ⅱ | 550 | 250 | 256 | 743 | 127 | 0.032 | ||
4分勾配 | 4-35Ⅰ | 550 | 250 | 216 | 1495 | 250 | 0.056 | |
4-35Ⅱ | 550 | 250 | 216 | 743 | 121 | 0.028 | ||
450 | 3分勾配 | 3-45Ⅰ | 650 | 250 | 272 | 1491 | 273 | 0.091 |
3-45Ⅱ | 650 | 250 | 272 | 741 | 136 | 0.046 | ||
4分勾配 | 4-45Ⅰ | 650 | 250 | 224 | 1491 | 262 | 0.078 | |
4-45Ⅱ | 650 | 250 | 224 | 741 | 131 | 0.039 | ||
500 | 3分勾配 | 3-50Ⅰ | 710 | 250 | 283 | 1491 | 288 | 0.111 |
3-50Ⅱ | 710 | 250 | 283 | 741 | 142 | 0.056 | ||
4分勾配 | 4-50Ⅰ | 710 | 250 | 229 | 1491 | 267 | 0.093 | |
4-50Ⅱ | 710 | 250 | 229 | 741 | 134 | 0.047 |

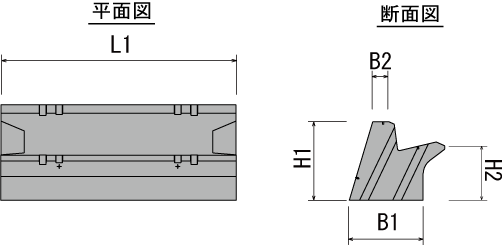

1割用基礎/1割5分用基礎(特許出願中)
![](https://www.ooike.net/lineup/wp-content/uploads/2023/07/アセット-5xhdpi.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2023/07/1割用基礎.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2023/07/1割5分用基礎.png)
1割用基礎
名称 | 規格 | 寸法(mm)B1 | 寸法(mm)B2 | 寸法(mm)H1 | 寸法(mm)H2 | 寸法(mm)L1 | 参考重量(kg) | 胴込量(m3) |
---|---|---|---|---|---|---|---|---|
50CI | 350型-1型 | 500 | 100 | 500 | 378 | 1495 | 634 | 0.037 |
350型-2型 | 500 | 100 | 500 | 378 | 741 | 317 | 0.037 | |
70CI | 350型-1型 | 660 | 200 | 700 | 578 | 1495 | 1224 | 0.044 |
350型-2型 | 660 | 200 | 700 | 578 | 741 | 612 | 0.044 |

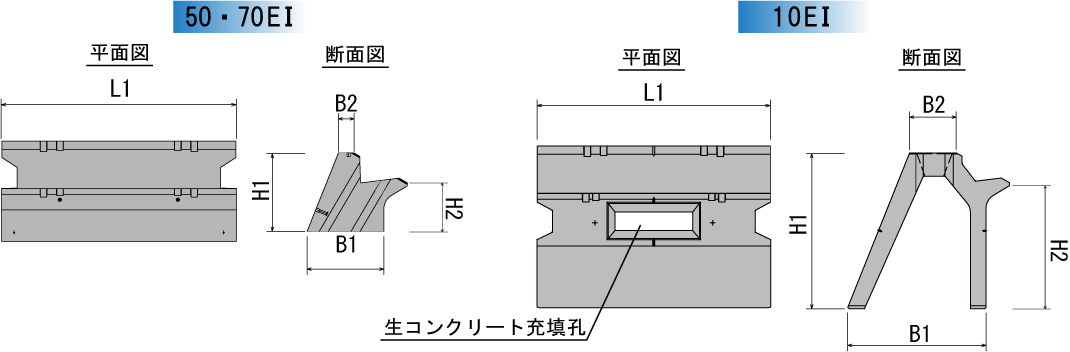

1割5分用基礎
名称 | 規格 | 寸法(mm)B1 | 寸法(mm)B2 | 寸法(mm)H1 | 寸法(mm)H2 | 寸法(mm)L1 | 参考重量(kg) | 胴込量(m3) |
---|---|---|---|---|---|---|---|---|
50EI | 350型-1型 | 490 | 100 | 500 | 309 | 1495 | 588 | 0.033 |
350型-2型 | 490 | 100 | 500 | 309 | 741 | 278 | 0.033 | |
70EI | 350型-1型 | 670 | 200 | 700 | 509 | 1495 | 1177 | 0.041 |
350型-2型 | 670 | 200 | 700 | 509 | 741 | 556 | 0.041 |

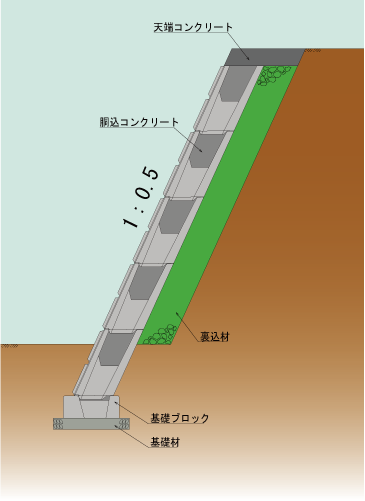

標準断面図(5分勾配)
![](https://www.ooike.net/lineup/wp-content/uploads/2023/09/標準断面図_5分.png)
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_01-1024x447.jpg)
曲線部
![](https://www.ooike.net/lineup/wp-content/uploads/2021/11/7529_07.png)
施工写真
![](https://www.ooike.net/core/wp-content/uploads/2013/11/110_01.jpg)
![](https://www.ooike.net/core/wp-content/uploads/2013/11/110_02.jpg)
5分勾配の場合は前丁張が不要。水平であればOK!
![](https://www.ooike.net/core/wp-content/uploads/2013/11/110_03.jpg)
![](https://www.ooike.net/core/wp-content/uploads/2013/11/110_04.jpg)
裏込め材がなくてももう一段積むことができ、生コンの打設も可能です。
